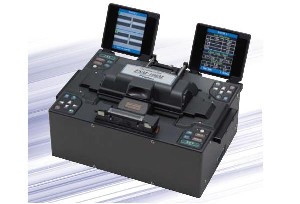

Fujikura公司为满足用户多种熔接需求，专门开发出了FSM-100M型工厂用特种光纤熔接机。

FSM-100M在FSM-100P的基础上改进而来，因此具备FSM-100P熔接机的各种优点。同时，FSM-100M不仅可以进行普通的非保偏光纤的熔接，同时还能够进行短长度，高强度的熔接操作。最短熔接长度达到6mm。配合一整套高强度光纤熔接处理工具，能够极大的改善熔接效果，提高熔接质量。适用于对熔接质量有较高要求的应用领域。

Fujikura可以提供的高强度熔接配件包括专用热剥除钳、切割刀、超声波清洗器。高强度专用热剥除钳采用涂覆层加热及特殊的涂覆层剥除方法，没有锋利的刀口，能够有效的避免对裸光纤表面造成损伤。高强度切割刀则采用专利的连动设计，能够在刀片滑过光纤后，自动将光纤拉断，在确保光纤端面平整度的同时，避免了压断光纤对光纤端面的损伤。配合高拉力专用热剥除钳使用，可以实现4mm的短切割长度。超声波清洗器能够避免传统清洁方法中，无棉纸对光纤表面的磨损和划伤。

使用抗拉强度比较高的光纤，使用特殊熔接配件进行处理（包括剥除、切割、清洗），采用短长度熔接模式，熔接完后用涂覆机进行再涂覆，即可实现光纤的高强度熔接。





参数	指标
应用光纤类型	单模（SM）、多模（MM）、色散位移（DS）、非零色散位移光纤（NZ-DS）、 掺铒光纤（EDF）
实测平均熔接损耗	单模光纤（ITU-T G652）：0.03dB ； 多模光纤（ITU-T G651）：0.02dB ； 色散位移光纤（ITU-T G653）：0.05dB ；
典型熔接时间	15s（SMF、MMF）；25s(NZDSF/LDF)
高强度熔接抗拉强度	30N（使用高强熔接附件及涂覆层夹持）
熔接光纤直径	60~500um（标准值125um）
涂覆层直径	100~2000um（标准值250，400um）
光纤切割长度	8~10mm（标准值）；3~5mm（高强度熔接）
熔接模式	总计300个
存贮熔接结果	可存贮最近2000 次的融接数据
观测、显示方法	CCD 相机和双4.1英寸彩色液晶显示屏
整机尺寸	311mm×232mm×160mm
整机重量	7.9 Kg
